SynthUSB3: 12.5MHz - 6.4GHz USB RF Signal Generator
Windfreak Technologies
マイクロ波信号発生器 - SynthUSB3

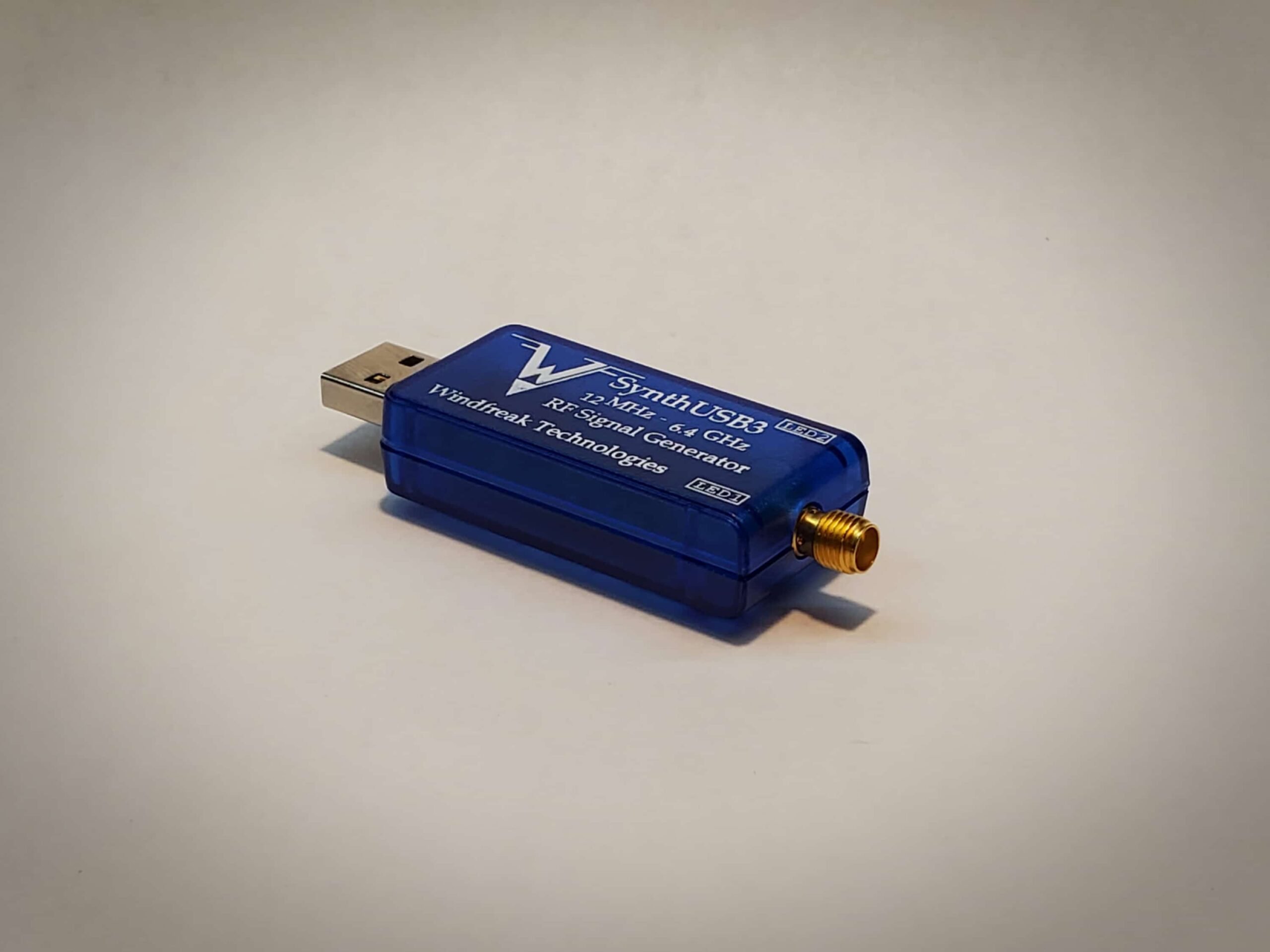

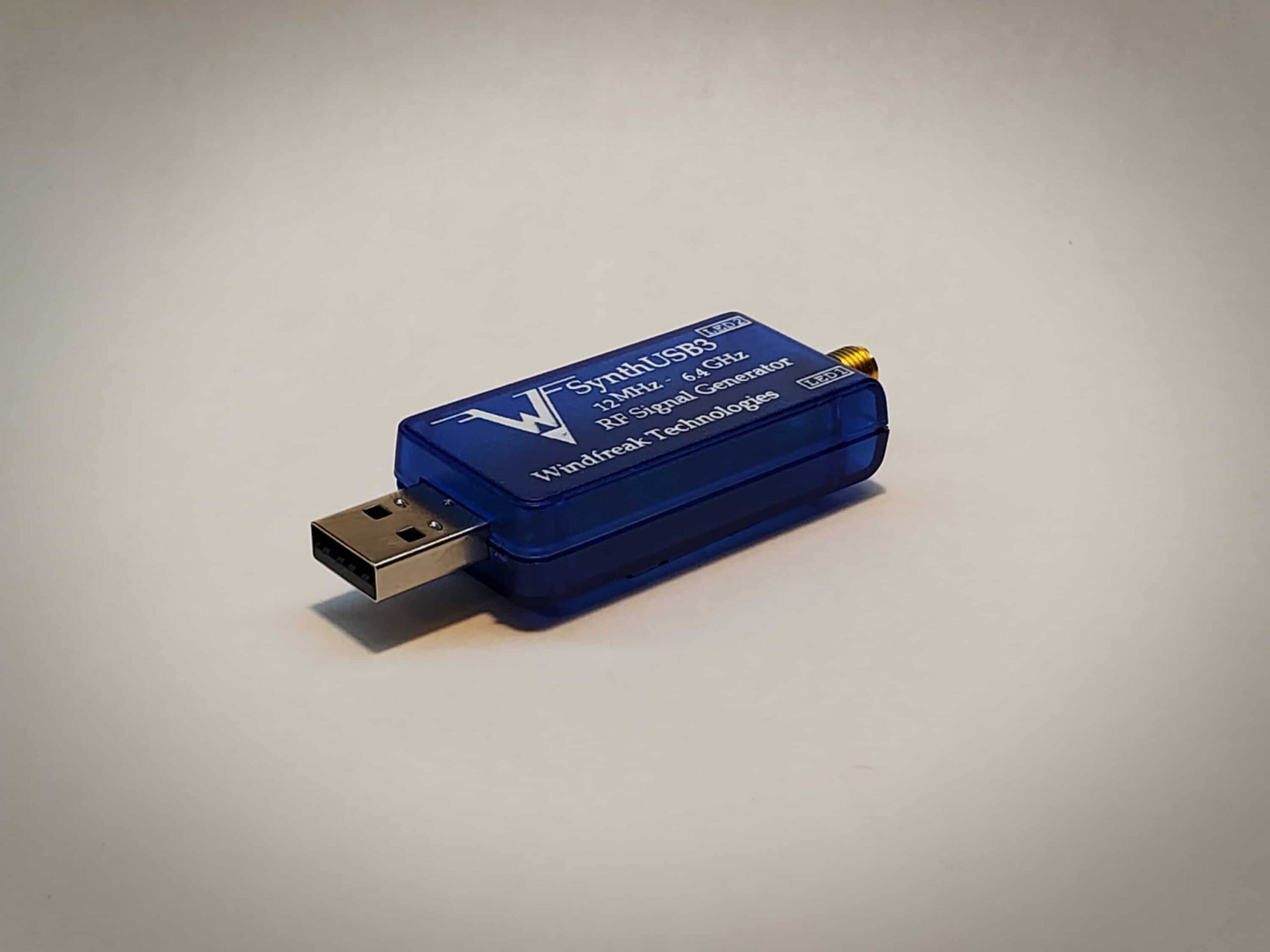

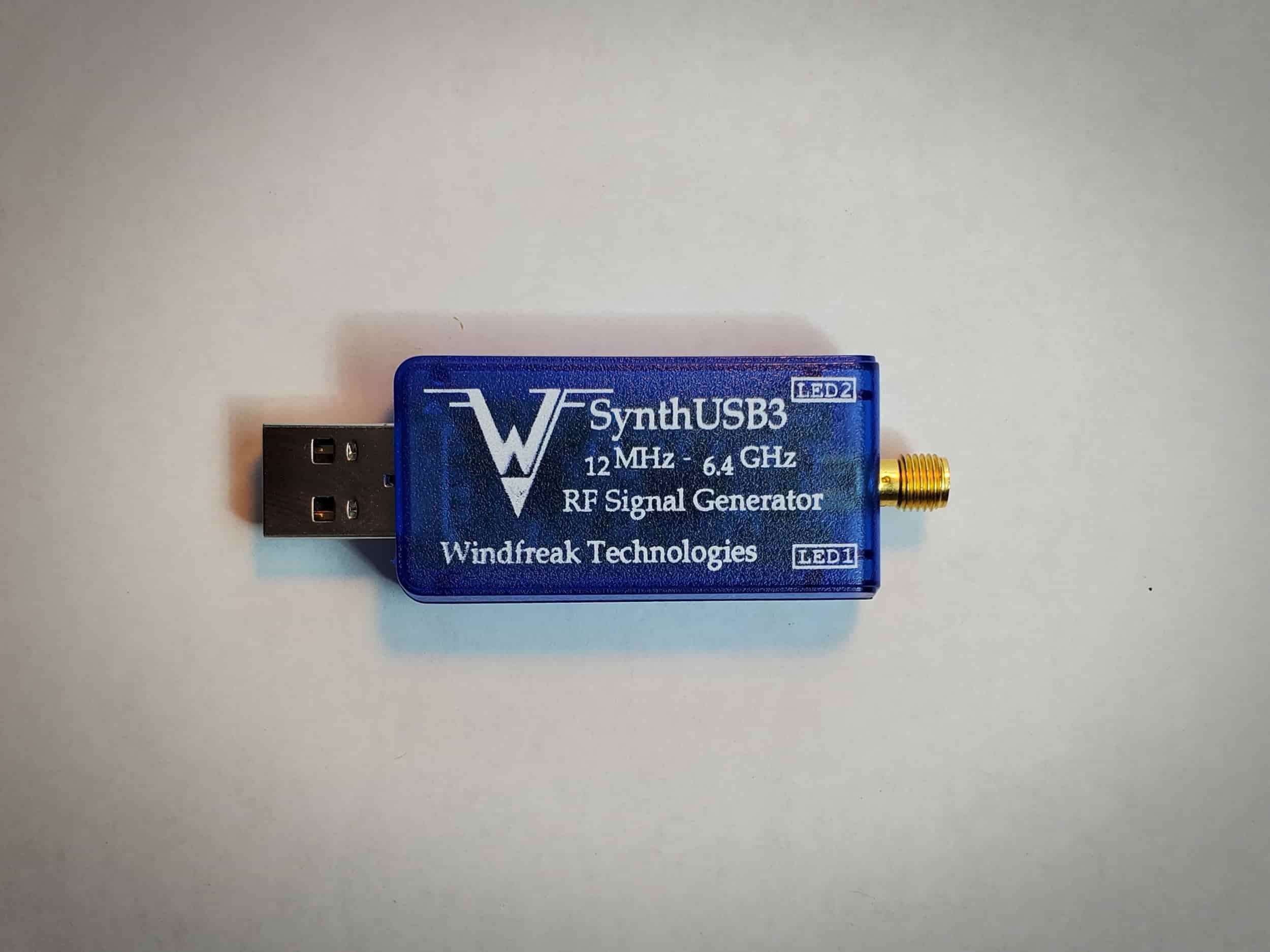

SynthUSB3サムドライブサイズのUSB RFシグナルジェネレータは、非常に高い品質対コスト比を実現するように設計されています。これらのデバイスは、マイクロ波無線周波数発生器の品質、サイズ、価格の基準を設定しました。
・12.5MHz~6.4GHzの任意の周波数を0.01Hzの分解能で調整
・最大+8dBmの0.2dBの分解能で、50dB以上の範囲で調整された振幅を調整
S・ynthUSB3は、UART、トリガー、および電源への接続を可能にするオプションのブレークアウトボードと一緒に使用することもできます。
・すべての周波数で優れた位相ノイズ
・内部動作温度:-40C~+85C (-40F~+185F)
SynthUSB3の低価格にもかかわらず、優れたパフォーマンスと高い信頼性が期待できます。
DOWNLOAD
アクセサリー類

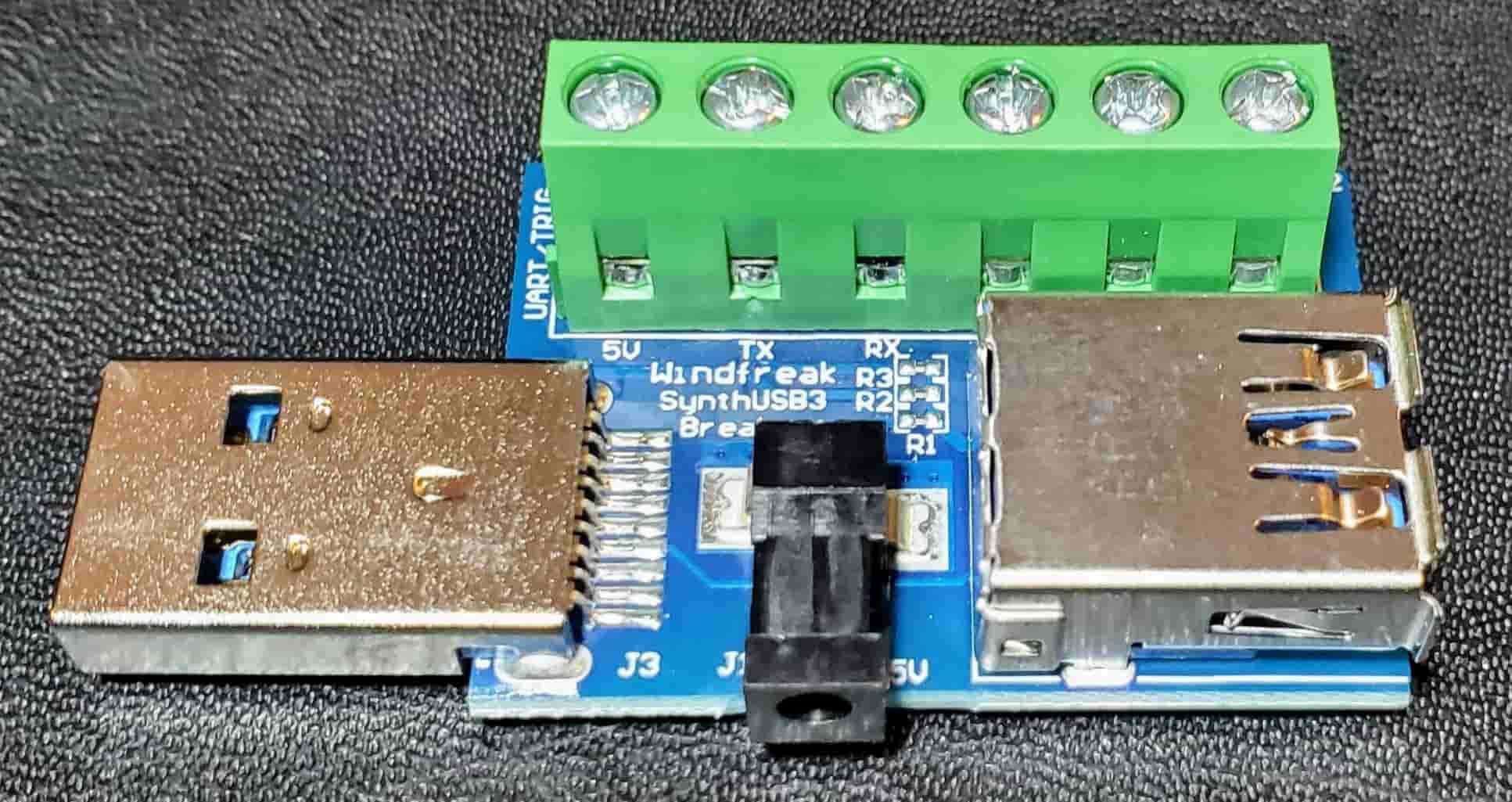

SynthUSB3 Breakout Board
SynthUSB3 USBブレークアウトボードを使用すると、SynthUSB3 USB3コネクタに入力される信号にアクセスできます。これらの信号は、UART (TXとRX)、Power (+5V)、Trigger、Groundです。SynthUSB3の将来のリビジョンでは、NC端子を介してリファレンス信号の入出力が可能になります。USB信号も通過します。3抵抗の位置、カット可能なブリッジにより、電源(USB、ターミナルブロック、またはバレルコネクタ)を選択できます。抵抗ブリッジが切断されていない場合は、必ず一度に1つの電源だけを接続してください。
警告:このブレイクアウトボードはSynthUSB3以外の製品では動作しません。これはオープン基板です。動作中は金属に触れないように注意してください。ショートしてPCを損傷する可能性があります。回路が開いていると、静電気による損傷を受けやすくなります。損傷を防ぐために、静電気防止用ストラップなどを使用してください。
Note:Windfreak TechnologiesのすべてのRF信号発生器は米国で製造され、米国で調達された部品を使用していますが、これらの単純なブレークアウトボードは現在中国で製造されています。有効なコンポーネントが搭載されていません。
