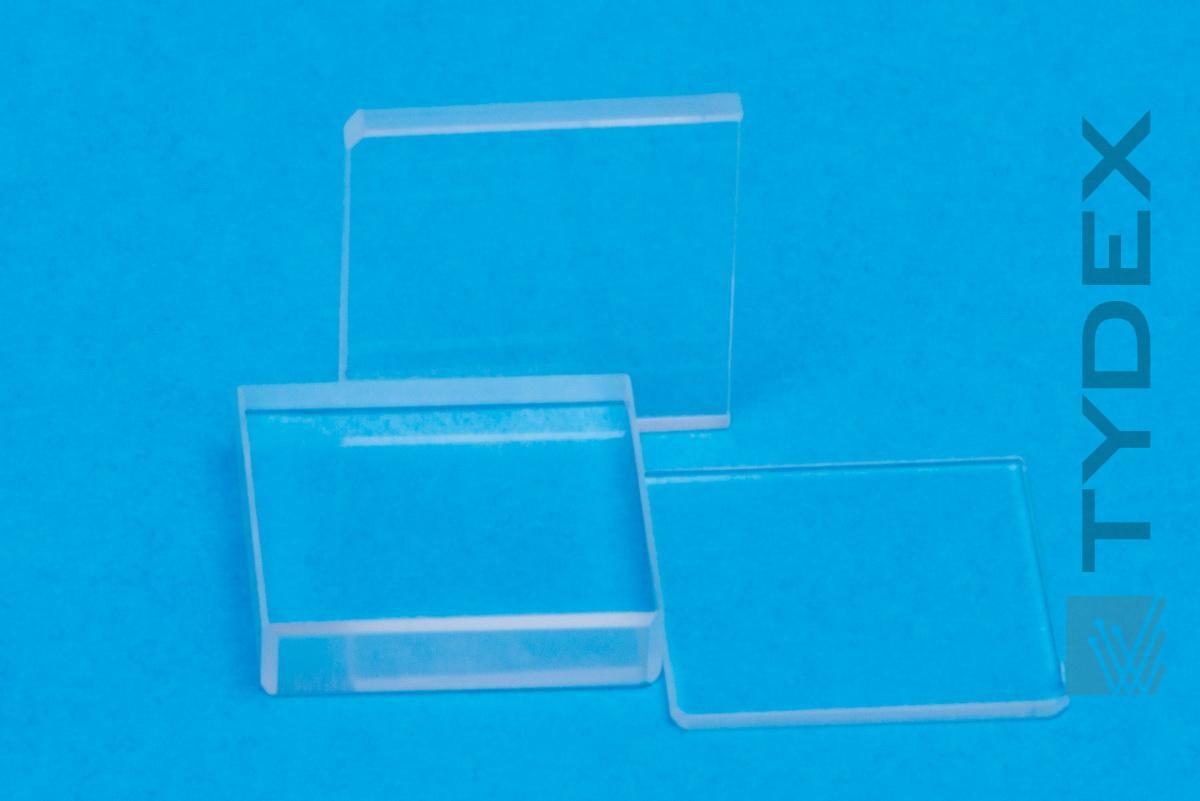

THz波長版
光学製品
Tydex社のテラヘルツ波長版は、偏向測定で信号を分析するために非常に重要です。
最も一般的なタイプの波長板は λ/2波長板とλ/4波長板で、 λ/2波長板はπの位相遅延、λ/4波長板はπ/2の位相遅延を発生します。
λ/2波長板は直線偏光の偏光方向を変化させます。λ/4波長板は直線偏光を円偏光また逆に直線偏光に変化させることができます。
λ/2波長板とλ/4波長板の動作原理
DOWNLOAD
製品仕様
基本仕様
Retardation type, λ ½, ¼
Operation wavelength range, μm 30—1000
Material THz grade crystalquartz
Orientation X-cut
Orientation tolerance, arc. min. ±10
Standard dimensions, mm 20×20, 50×50
Maximal dimensions, mm 60×60
Dimensions tolerance, mm ±0.25
Thickness tolerance, µm ±5.0
Clear aperture, % ≥90
Parallelism, arc. min. 5
Surface quality, scr/dig 60/40
TWD, λ@633nm ½
