THzアッテネータ
光学製品

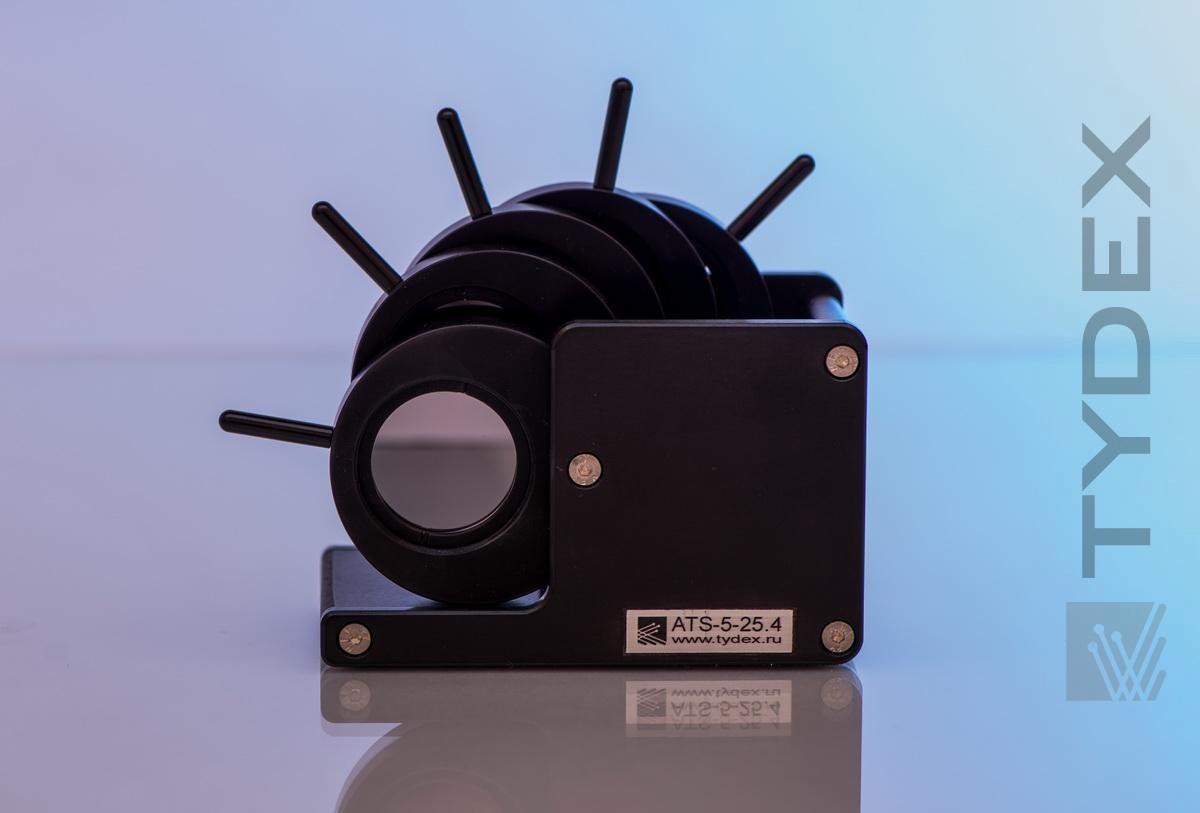

Tydex社のテラヘルツアッテネータは出力波を減衰させることができます。可変ホイール式となっていて、透過率30%,10%,3%,1%,openと５段階を組み合わせて調整可能です。openはフィルタ等を入れることができます。
DOWNLOAD
製品仕様
基本仕様
Operating wavelenth range, μm 40 ÷ >1000
Quality of wheels in the mount, pcs. 5
Quality of attenuation grades, pcs. 4
Transmission tolerance of attenuator element,
% of nomanal value +/- 10
Damage threshold, W/cm2 several hundreds
Clear aperture, mm
25.4
50.8
減衰量の組み合わせ一覧
Combination of attenuator elements Normal value of tranmission, %
30+10 = 3
30+3 = 0.9
30+1 = 0.3
10+3 = 0.3
10+1 = 0.1
3+1 = 0.03
30+10+3 = 0.09
30+10+1 = 0.03
10+3+1 = 0.003
30+3+1 = 0.009
30+10+3+1 = 0.0009
