IQミキサー

導波管ミキサー

概要

VDIは、低変換損失で高いIF帯域幅を持つ〜118 - 155 GHzサブハーモニック励起IQミキサーを提供します。IF90度ハイブリッドを追加することで、ミキサーはイメージリジェクションミキサーやシングルサイドバンドアップコンバーターとして使用できます。

DOWNLOAD

IQミキサー

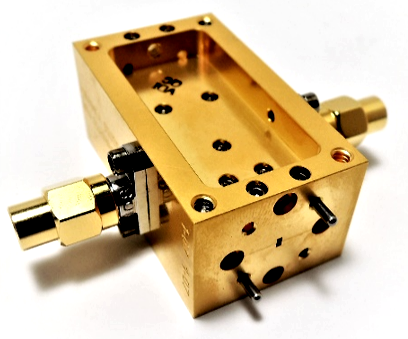

VDI WR6.5IQSHM

IQ Mixer

VDI offers a ~118 - 155 GHz Subhharmonically Pumped IQ mixer with low conversion loss and high IF bandwidth. By adding an IF 90 degree hybrid, the mixer can be used as an image reject mixer or a single sideband up-converter.

VDI WR6.5IQSHM IQ Subharmonically Pumped Mixer
Parameter	Specification
RF Port	~118 - 155 GHz [WR-6.5 UG-387/U-M]
LO Input	~59 - 77 GHz [WR-13 UG-387/U-M]
IF Port	DC - 24 GHz [2.9mm(f)]
LO Power (Optimal / Damage)	+12 to +16 dBm / +18 dBm
RF Input Power (~P0.1dB / Damage)	-11 dBm / +6 dBm
Typical Conversion Loss	~14 dB (SSB) I and Q*

*Includes loss of RF Hybrid
