アダプタ(Hermetically-sealed)
同軸アダプタ

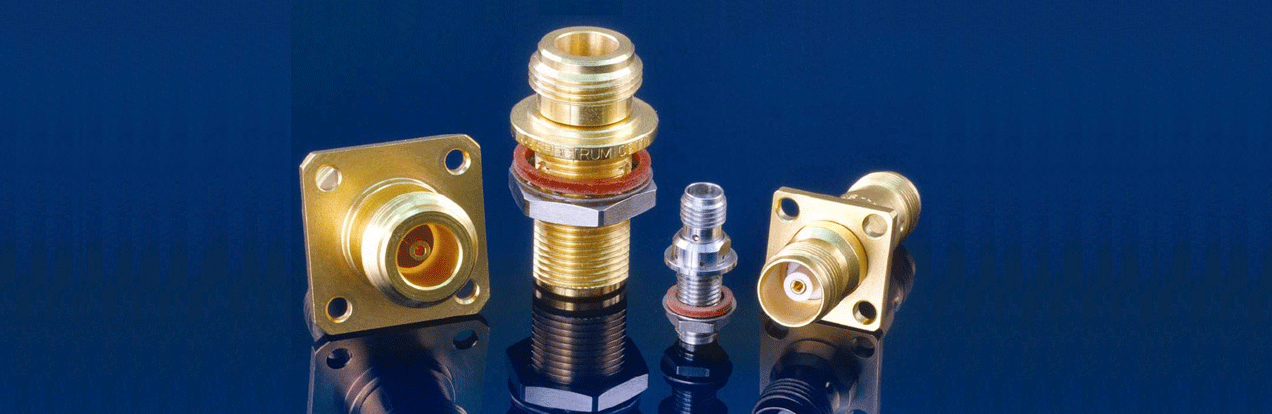

Spectrum Elektrotechnik GmbHは、最小10-8気圧cm³/秒のハーメチックシールされたアダプタを幅広く提供しています。アダプターは、中心コンタクトと外部導体との間に溶融ガラスシールを使用しています。これにより、ユニットの完全な気密性が保証されます。
このアダプターは、通常、宇宙空間で使用される製品を試験する真空チャンバーで使用され、試験装置と作業員は通常の環境に置かれます。利用可能なコネクタスタイル 1.85mm、2.4mm、2.92mm、N、TNC。
DOWNLOAD
製品情報
特徴
GENERAL SPECIFICATIONS:
INTERFACE MATING DIMENSIONS: per MIL-STD-348A
MATERIALS:
Steel corrosion resistant 1.4305 per DIN EN 10088-3 (ASTM-A-582-80)
ASTM F 15 Alloy (Kovar)
Copper Beryllium 33-25 CuBe2Pb H per DIN 17666 (ASTM B 196).
TFE Fluorocarbon per (ASTM D 1710) (only certain units)
Silicone Rubber per DIN 3771 (A-A-59588A, Class 2B,) Grade 50 - 75.
Borosilicatglas per in-house specifi cations
FluoropolyBN: Borium Nitrite sintered PTFE (only high power units for best heat dissipation)
Sn95Ag4Cu1 Solder
FINISH:
Copper Beryllium Parts: Center Contacts shall be gold plated to a minimum thickness of
0.00005 inch (1.25 μm) in accordance with ASTM B 488, Type 3, Code C, Class 1.25.
Stainless Steel: Outer conductor is gold plated to a thickness of 0.0000315 inch (0.8 μm)
min. gold plating per ASTM B 488.
ASTM F 15: gold plated to a thickness of 0.000315 inch (0.8 μm) min. gold plating per ASTM
B 488.
ENVIRONMENTAL:
Meets MIL-PRF-39012 for Corrosion (§ 3.13), Vibration (§ 3.18), Mechanical Shock (§
3.19), Moisture Resistance
The Adapters pass the Helium leak test of 10-8 cm³/sec at 1atm
Temperature Range: -54 C° to +115 C°
ELECTRICAL:
Impedance: 50 Ohms
